整體機房
一、 模塊化數據中心系統規劃設計
1.1概述
傳統數據中心是“固態的”，缺乏靈活性和擴展性，隨著業務的發展和應用的增加，傳統數據中的弊端逐漸顯現。巨大的電力損耗數據中心的運行需要大量的電力，但是由于早期建設的時候沒有很好地考慮用電問題，很多數據中心的PUE，也就是消耗的能源與it負載使用的能源比都比較高，國內傳統數據中心的PUE都在2-3左右，以200千瓦的數據中心為例：每年的電力消耗約350萬元，而其中175萬竟全部浪費在核心負載之外，這對任何企業而言，都是一筆巨大的開支。靈活擴展難，傳統的數據中心在署制時基本是“一項目一部署”和“一機一應用”，部署緩慢，密度低。而且服務器與供電、制冷等輔助模塊嚴格綁定，使得擴展很難，且牽一發而動全身。到后期，隨著業務的發展、應用的增加，使得數據中心系統需要更多的管理軟件，系統也愈發冗余，配電、制冷都已經不能滿足需求，這時不得不對整體系統進行重新設計，進行擴展。微模塊數據中心，是按照行業標準對數據中心場地進行模塊化劃分，即把整個數據中心分為若干個獨立區域，每個區域的規模、功率負載、配置等均按照統一標準進行設計。真正的模塊化數據中心，制冷、供電及管理系統都應實現區域化、模塊化，互不干擾，可以獨立運行，無共享部分，模塊化給數據中心帶來了一系列的優勢。系統節能，電源轉換率高達95.4%由于采用標準化的接口和模塊化架構，極大節省電能。采用列間空調，在近熱源直接送風，這樣氣流通路較短，而且制冷更為精準，解決了局部熱點的問題。將列間的冷通道封閉隔離，冷熱氣流互不干擾，避免的氣流串?dāng)_而導致的熱島效應，避免了風量和冷量損耗。相比傳統機房，微模塊數據中心制冷效率提升12%以上。提高建設效率、縮短建設周期50%以上。智慧管理，降低人員技術要求，提前發現問題，把隱患排除在萌芽狀態。解決傳統數據中心基礎設施存在的不足，提高公司數據中心解決方案的競爭力。
1.2 系統概述
xxxx項目。共計xxxx套微模塊，機柜數量為xxxx臺。微模塊采用A級供電架構，每個微模塊配置2臺列頭柜、其中1臺含空調配電柜為一體、xxxx臺37KW水平送風空調，機柜按平均4KW負載考慮。
1.2模塊化數據中心系統設計依據
?。?）GB7251.1-2013：低壓成套開關設備和控制設備第1部分
（2）GB7251.3-2006：低壓成套開關設備和控制設備第3部分
?。?）IEC60529:2001：外殼防護等級（IP代碼）
（4）IEC60439-1:1999：低壓開關設備和控制設備組件第1部分
?。?）GB 14048.5-2001低壓開關設備和控制設備第5-1部分控制電路電器和開關元件機電式控制電路電器
（6）GB/T 7251.8-2005《低壓成套開關設備和控制設備智能型成套設備通用技術要求》
?。?）GB50174-2008 《電子信息系統機房設計規范》；
?。?）GB50462-2008 《電子信息系統機房施工及驗收規范》；
?。?）信息安全技術信息系統災難恢復規范（2007）；
?。?0）★江蘇電信動環監控系統數據配置規范V2.9
?。?1）★江蘇電信動環系統監控信號字典表V2.9
（12）《智能建筑設計標準》(GB/T50314-2006)；
?。?3）《智能建筑工程質量驗收規范》（GB50339-2003）；
?。?4）《供配電系統設計規范》(GB50052-2009)；
?。?5）《低壓配電設計規范》（GB50054-2011）；
?。?6）《綜合布線系統工程驗收規范》(GB50312-2007)；
?。?7）《綜合布線系統工程設計規范》(GB50311-2007)；
?。?8）《通訊機房靜電防護通則》(YD/T754-95)；
（19）《電磁輻射防護規定》(GB8702-88)；
（20）《防雷及接地安裝工藝標準》(322-1998)；
（21）《建筑電氣工程施工質量驗收規范》（GB50303-2011）；
?。?2）《建筑設計防火規范》(GB50016-2014)；
?。?3）《民用建筑供暖通風與空氣調節設計規范》GB50736-2012；
?。?4）《通風與空調工程施工質量驗收規范》(GB50243-2002)；
（25）《民用建筑電氣設計規范》JGJ16-2008
?。?6）《電子計算機場地通用規范》GB/T2887-2000
二、 模塊化數據中心系統設計及系統特點
2.1XXXX微模塊機房布置

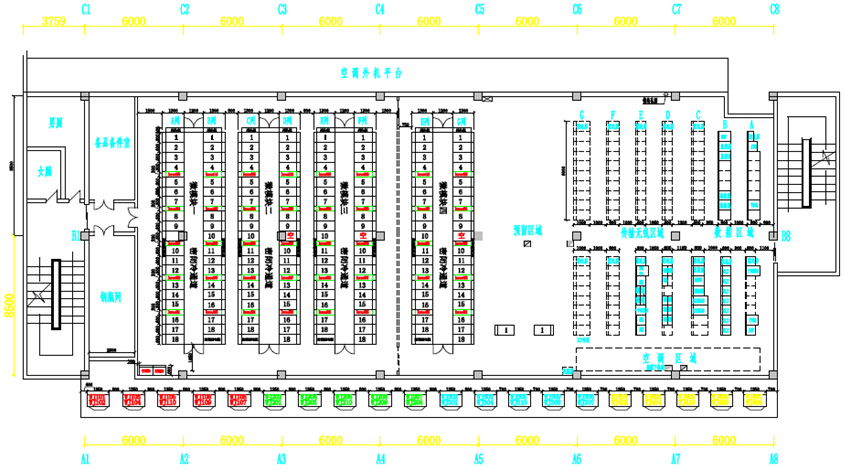

2.1.1布置圖
XXXX采用微模塊建設模式，本期共新增XXXX架數據機架，單機架平均功耗為4kW， XXX個微模塊。

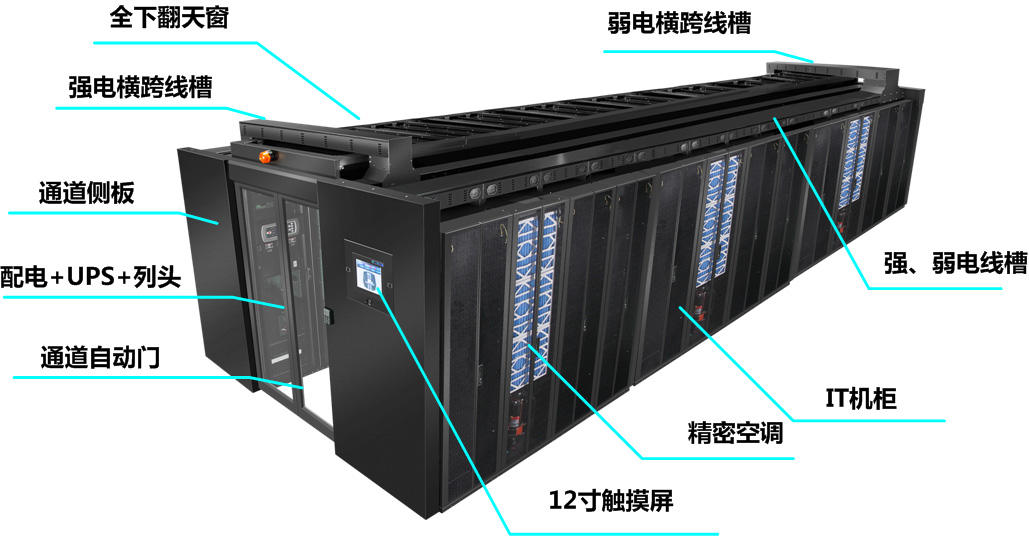

2.2 XXXX微模塊系統組成
系統由動力配電+UPS+列頭一體柜、機柜系統、布線系統、精密空調系統、監控系統于一體的模塊化整體解決方案。 采用模塊化、一體化機房解決方案、模塊化建設可帶來高可靠、彈性、開放、綠色的數據中心，既滿足當前應用需求，也支持未來快速的橫向、縱向擴展。

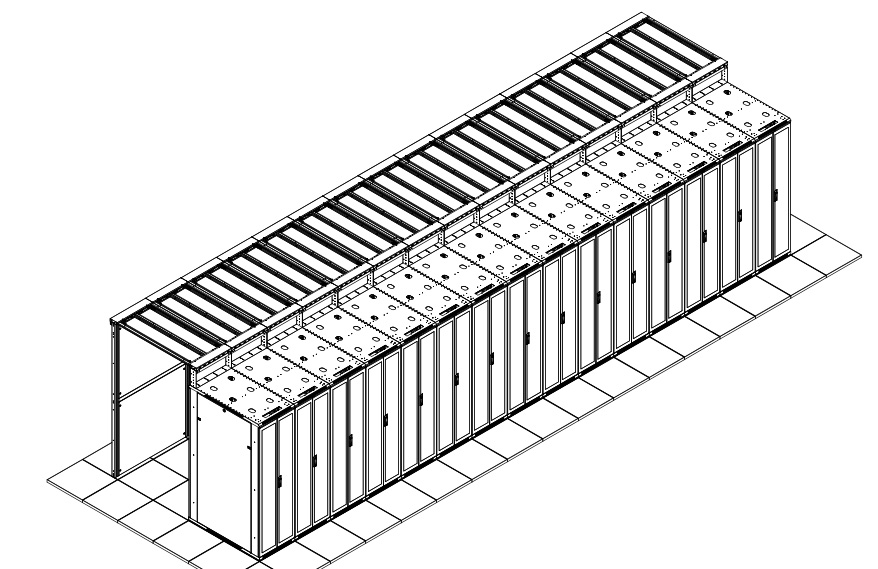

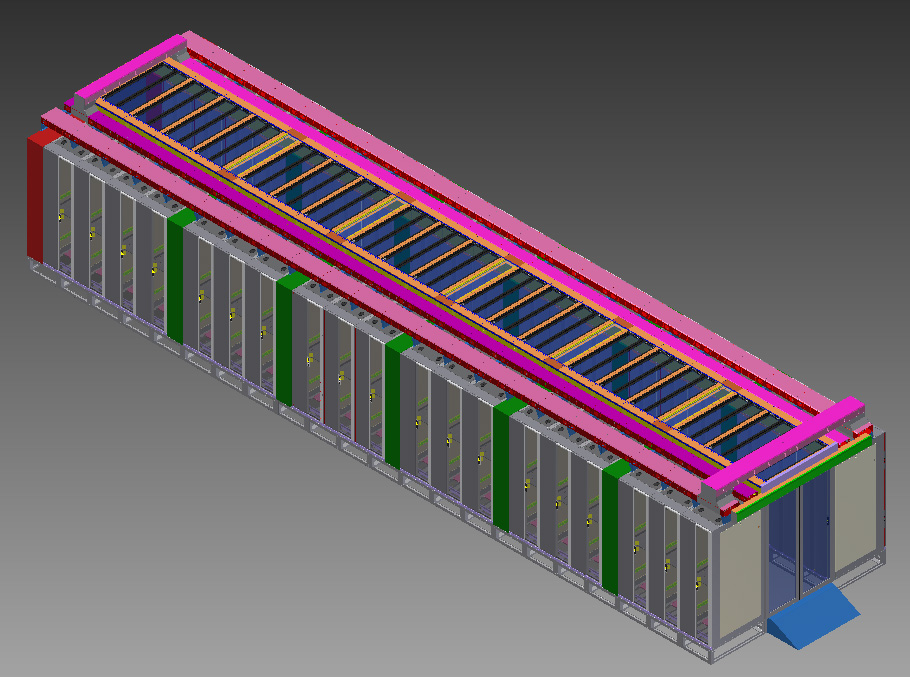

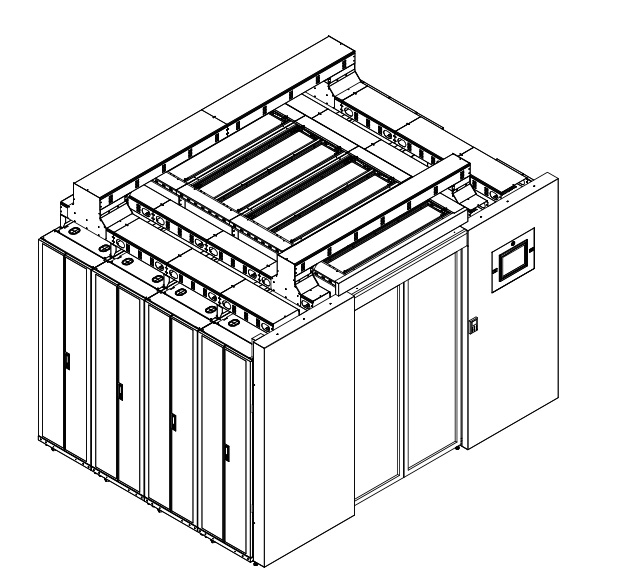

2.3微模塊系統布置
微模塊有XXX臺機柜、XXX臺空調、配電+列頭+UPS一體化柜、走線系統等組成，具體布置如下。
2.4快速靈活部署
1、降低安裝難度和復雜度，縮短施工周期
2、降低運行管理復雜度，提高運行效率
3、降低運行故障率，減少運行工作量
4、降低運行成本
2.5采用標準化設計
1、降低采購談判的復雜度
2、降低供貨周期

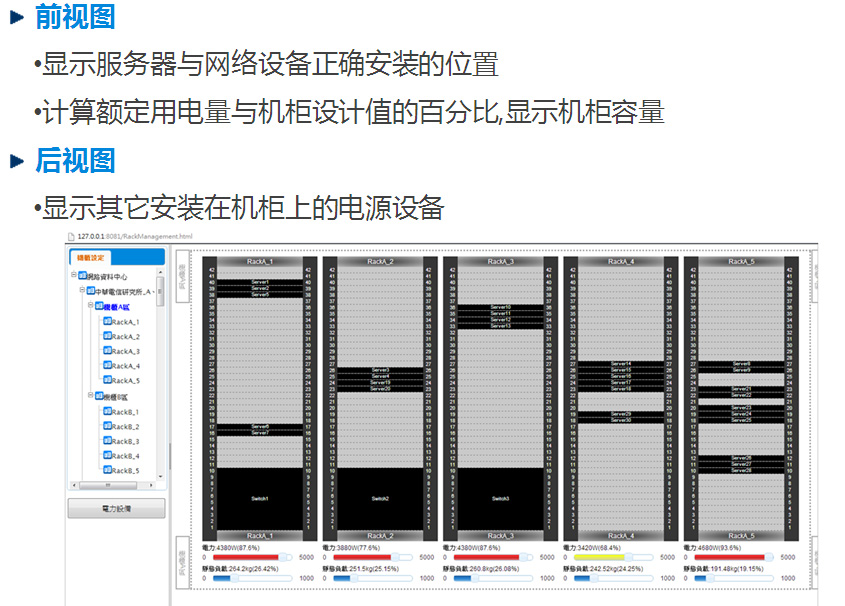

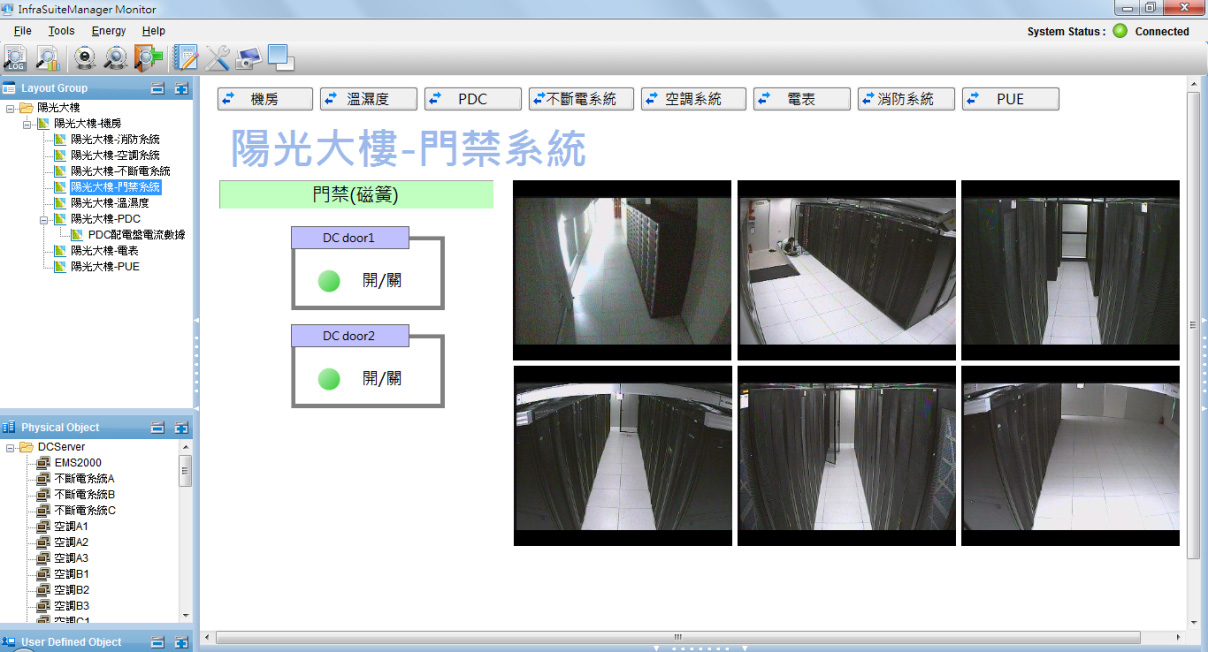

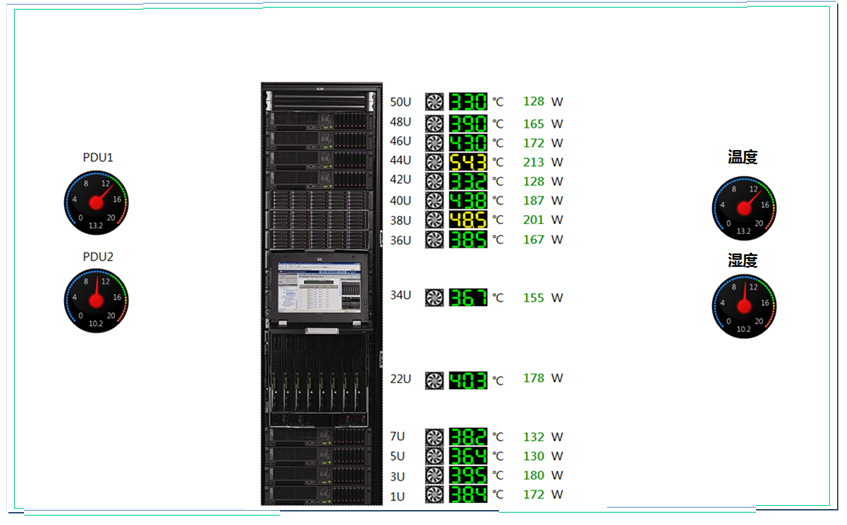

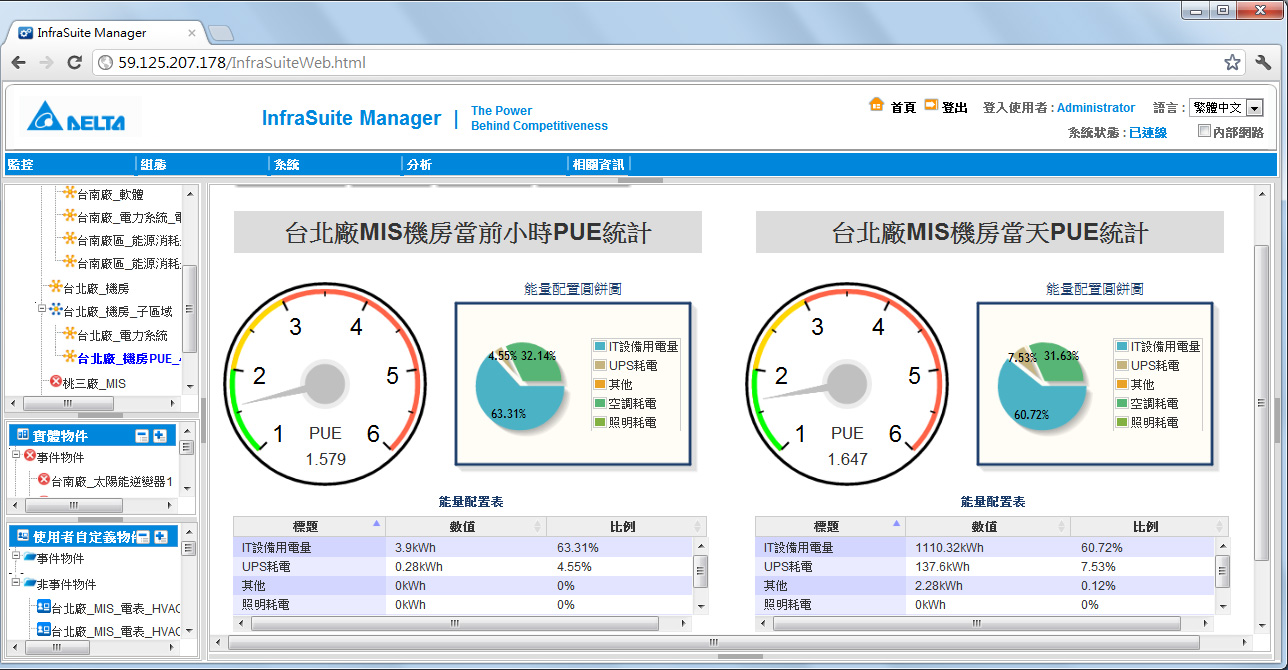

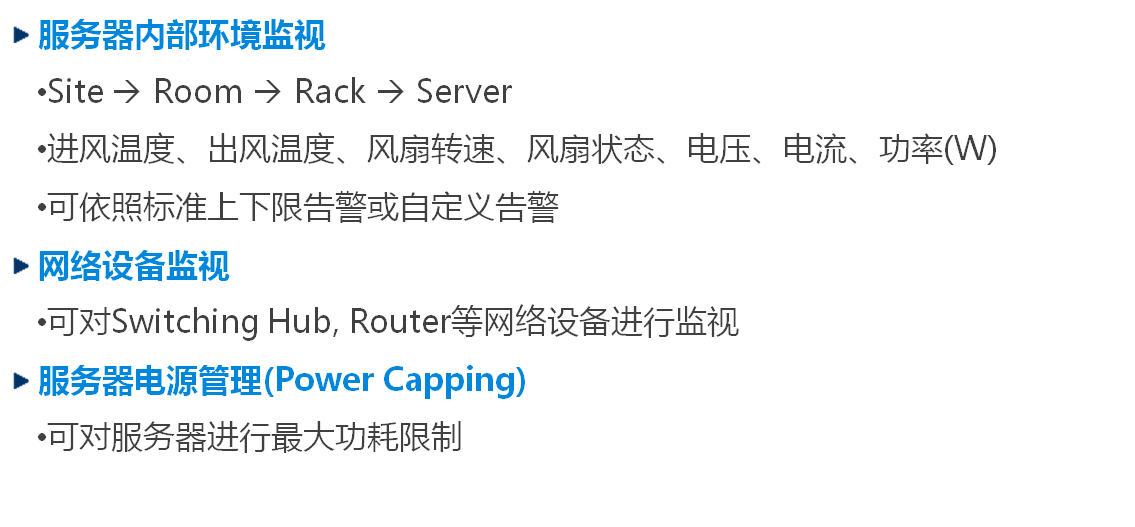

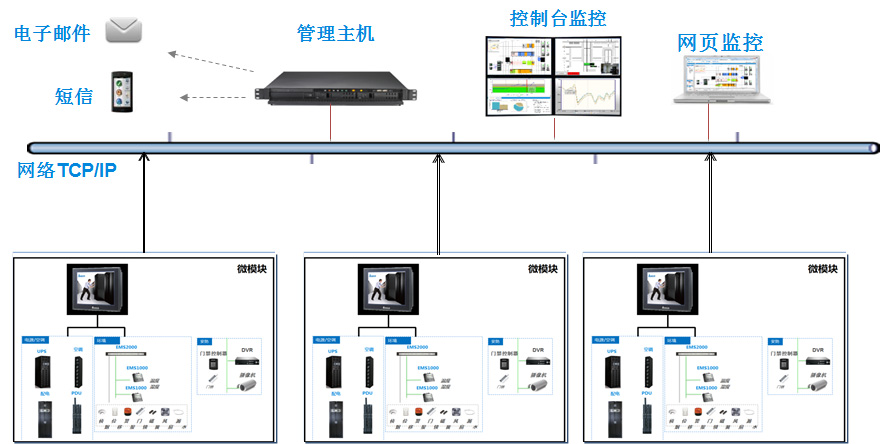

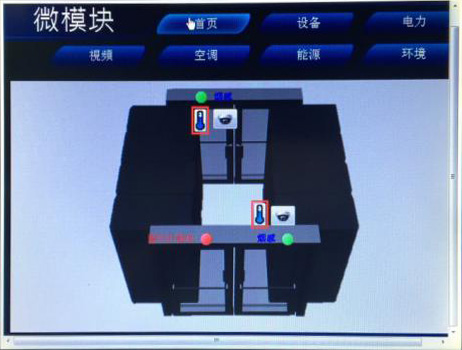

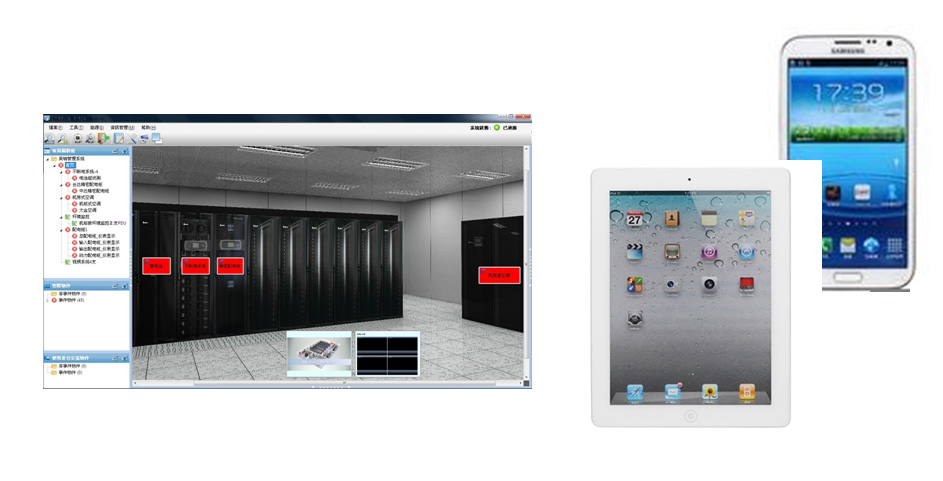

2.6完善監控系統

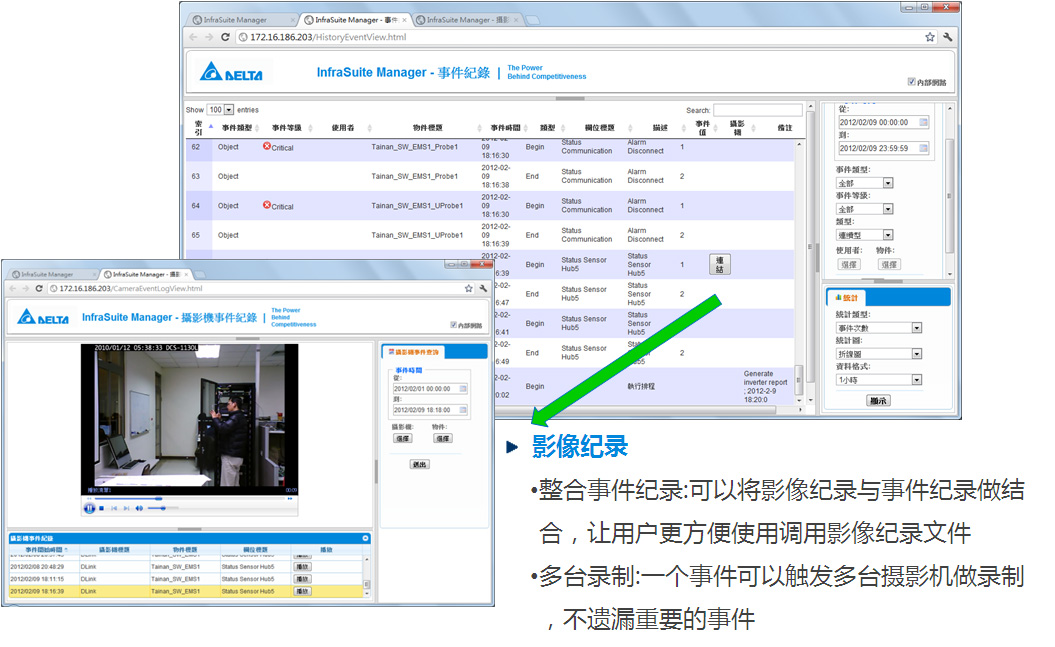

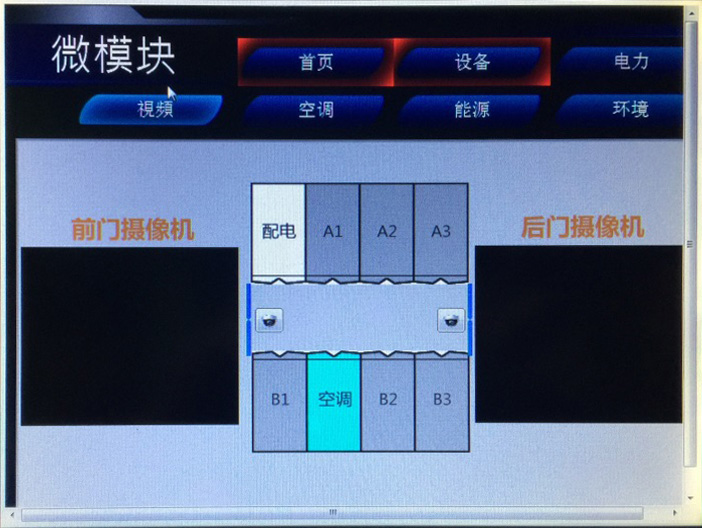

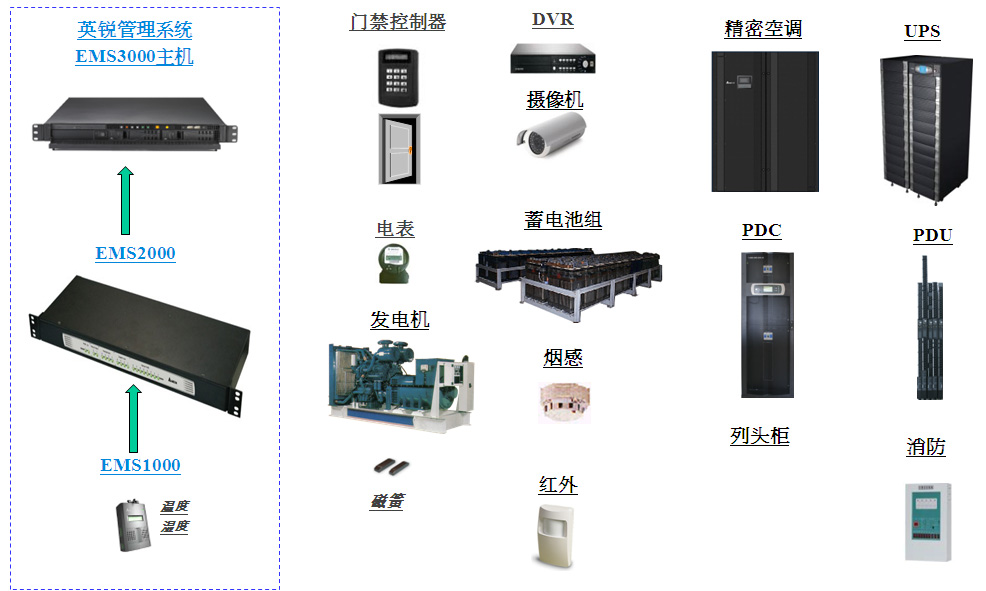

可通過多種傳感器，實現對機房內各功能模塊的不間斷監控；監控系統支持web訪問，輕松實現遠程監控和管理各功能模塊。
2.7 集成一體化、高兼容性
采用先進成熟的技術和設計理念， 通過預工程化設計，將機房各子系統形成有機的結合，各接口定義清晰標準，供應商渠道統一品牌，確保機房上游的級聯配合，達到高集成度、高兼容性，確保機房的安全穩定可靠運行。
2.8高效節能、節能減排
采用配置EC風機的水平送風高效率空調、冷熱氣流管理等手段整體實現高效節能，使得機房的整體運行成本降低，實現綠色數據中心的規劃。計算機機房應充分體現環境保護的意識，加強環保措施，采用綠色材料，使其真正體現現代化計算機房的風范。
2.9產品其它優勢
(1)微模塊采用上走線形式，模塊內走線架采取機柜頂置的方式，位元于模塊頂部，在機柜上方固定強、弱電分離。線槽采用A級冷軋鋼板，全封閉線槽有效的保護線纜、防止干擾提高系統運行可靠性。
(2)冷通道封閉設計，采用水平送風風冷型空調。冷媒管、冷凝水管采用下走。
(3)微模塊底座采用模塊鋼架結構，模塊式拼裝，滿足搬運安裝靈活、外形美觀的要求。底座顏色與機柜統一，預留接地端子和并柜孔位。底座工業生產組裝后誤差小。
(4)微模塊供電系統配置C兩級防雷系統。
(5)監控系統上位機與微模塊連接采用即插即用的方式，分配IP地址即可通訊。
(6)空調、機柜、配電外形尺寸，顏色完全一致，柜體一次成型。
(7)微模塊均為自主研發生產，公司掌握核心技術。
三、模塊化各系統詳細方案介紹
3.1 微模塊氣流抑制方案
微模塊隔離冷通道門采用全自動開啟模式。開門方式是通過門禁密碼+刷卡+遙控。在冷通道內部還可以通過開門按鈕來把門打開。當機組工作電源異?；蛳缊?bào)警時，用戶還可以用手推開冷通道門。模塊化數據中心采用獨立的冷卻系統，來滿足此功能區冷卻需求。模塊數據中心機柜布局為冷通道，采用水平送風空調，所有空U的機柜空間安裝盲板， 95%左右的冷風可以直接送到冷通道內而進入服務器機柜，所有機柜排出的熱風被空調機組吸回，熱風不再進入到機柜的前面。模塊數據中心全封閉式冷氣循環系統環境，提高空調使用率，達到節能降耗的效果。模塊化數據中心頂部設置部分開啟扇，開啟面積為冷通道頂部面積的80%以上，由于機房采用氣體滅火系統，當火災系統啟動時，冷通道的頂部開啟扇部分開啟，冷通道末端的玻璃門門磁失電，進行滅火。模塊化數據中心消防聯動系統采用自動控制功能，并把狀態信號反饋給消防中心。自動狀態下，通過消防控制中心信號讓冷通道的頂部開啟。
3.1.1、氣流抑制方案特點
1）、模塊化設計與安裝
冷通道產品采用單元模塊式設計思想，以相對應的兩臺機柜占用1個單元，每個單元均能獨立安裝與拆卸，并能與相鄰的單元緊密連接，方便拆裝。同時也適應了對通道上面的其他設備進行維護與管理。整套系統的所有安裝都是通過工廠加工成模塊化的形式到現場。方便安裝。
2）、密封性好
冷熱通道頂棚模塊之間的連接緊密，兩頂棚間可實現無縫搭接。通道頭尾安裝的全自動系統平移門與機柜側面之間采用的是密封性好的密封毛條。門框與側板之間使用密封性好的密封條毛條，既保持了美觀性，又可以防止冷通道的冷氣泄漏。
3）、安全性強
冷通道門和頂板材質均為冷軋鋼板和鋼化玻璃組成，不易燃、不助燃，符合消防要求，安全性高。
4）、人性化開關門
全自動門具備延時關門裝置，可通過控制器延時來控制開門和關門，防止人員進入后因忘記關閉通道門，造成冷氣泄露。
5）、透光性好
頂棚、通道門均采用透光度強的鋼化玻璃，同時兩頂棚模塊間均預留照明接口，可安裝1根1200mm長燈管，完全滿足機房照度要求，照明燈采用自動控制，人來燈亮，人走燈延時滅。
6)、定制化強
我們可以根據客戶現場的不同需求，來定制出不同的系統模塊，可適應不同的冷熱通道場合，單通道、雙通道、以及遇到大樓石柱的情況都可以隨時改變設計方案。
7)、智能化程度高
冷通道頂板按照翻轉設計，通過智能控制箱與消防進行聯動，收到火災信號時頂板打開，消防氣體進入通道滅火。且不與現有的消防系統發生沖突。
8)、消防聯動
冷通道系統頂棚模塊采用翻轉設計，使頂棚模塊在正常的狀態下始終保持在水平位置，當其接收到消防輸出信號時，天窗全部下翻。
9)、減少冷氣外泄功能
為了盡可能的減少冷空氣與熱空氣混合，而帶來的不良效果。我們在設計時就考慮過在以下四個方面避免其接觸間隙：
?。?）、冷通道頂棚模塊與冷通道隔離模塊之間；
?。?）、冷通道門與邊緣機柜之間；
?。?）、冷通道活動門與冷通道側板之間；
?。?）、冷通道門與靜電地板之間；
10）、模塊化安裝功能
冷通道系統的所有組件都是按照模塊化的設計思想來做的，在工廠工人按照模塊化要求對相關的組件進行組裝與打包，到達現場后，施工人員將模塊化組件按照安裝手冊則進行現場拼接，只需要幾步，就可以快速的完成現場安裝與布置；
11）、防碰、防撞、防夾傷功能
冷通道系統兩端的平移門采用的是鋁合金型材框架，顏色與機柜顏色一致，保持與機柜的顏色一致，并且在活動門的中間貼有防撞其機組除具備操作簡單、平穩、噪音小的特點之外，還具備防碰、防夾傷的功能。就是當有人進入門邊，而這個時候正好有人通過別的方式把門關閉，當門遇到有阻礙物時就會立即打開。
12）、防誤操作、提高用戶作業安全功能
該功能主要與消防模塊的動作有關。當由于消防模塊、頂棚電源斷開、消防信號的原因，產生誤操作，使得頂棚模塊本來應該是正常時的水平位置，突然間部分頂棚模塊變成了異常時的垂直位置。這個時候正好有人在通道內部作業，如果沒有考慮到這個問題，就會碰到作業人員，而發生不必要的事故。而我們所設計的產品是頂棚模塊就算是掉下來也不會碰到人，因?yàn)樗钕露伺c機柜頂部還留有10-20mm的間隙。
13）實現合理設計氣流組織、可以有效減低PUE值
封閉冷通道是解決數據中心中氣流組織、高熱密度機柜冷卻問題的有效辦法。封閉冷通道后可有效改變機房內冷熱氣流混合，同時在需要冷空氣的位置形成冷區，減小了制冷面積，同時冷區為密閉空間，冷原僅能從設備進風位置排出，從而可適當降低室內風機用電量，達到節能的目的，降低機房PUE值。

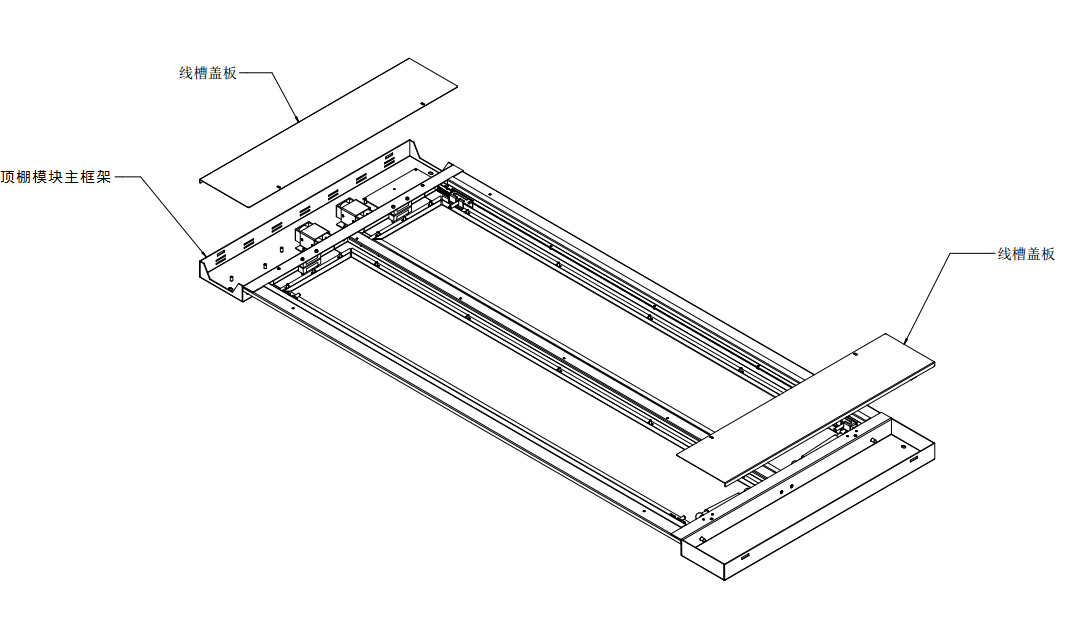

3.2冷通道天窗模塊
3.2.1、模塊簡介
冷通道頂棚是對冷通道上部進行封閉所設計的一個模塊，減少冷氣從冷通道上部回歸到空調的回風系統中去。它由兩個部分組成：固定組件以及翻轉組件。同時配備了防沖擊以及防緩沖組件，使用其在接收到消防信號時不會出現來回?cái)[的情況。
3.2.2、模塊特點
天窗全部下翻
兩扇300款的天窗全部下翻，減小對機房層高的要求，有效高度為2.3米。天窗翻轉與上走線系統不干擾，走線系統下的天窗也可以打開，增大了天窗開啟面積，提高消防系統的可靠性。
模塊安裝、實施方便
模塊在工廠已經安裝好，到達現場后只需要將模塊直接放在隔離模塊上，每個頂棚使用2顆自攻螺釘即可固定。
具備快速動作的特點，符合消防要求
轉動軸設在偏離中心軸20mm的位置，當消防模塊動作后可以快速的掉下，符合消防聯動的要求
具有緩沖、防沖擊的功能
固定組件上設置有防沖擊與緩沖組件，使得翻轉組件打開時會慢慢下落，不會產生很大的沖擊，影響到翻轉組件對玻璃的震動。

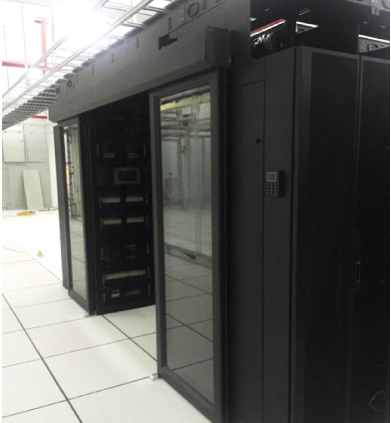

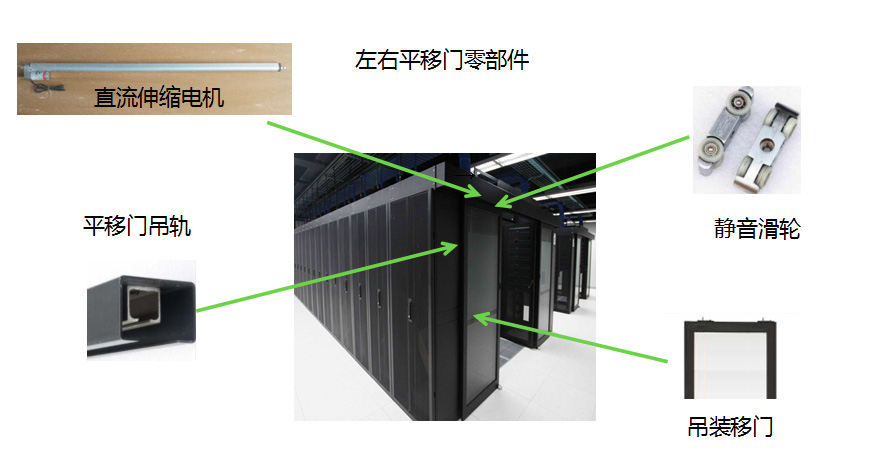

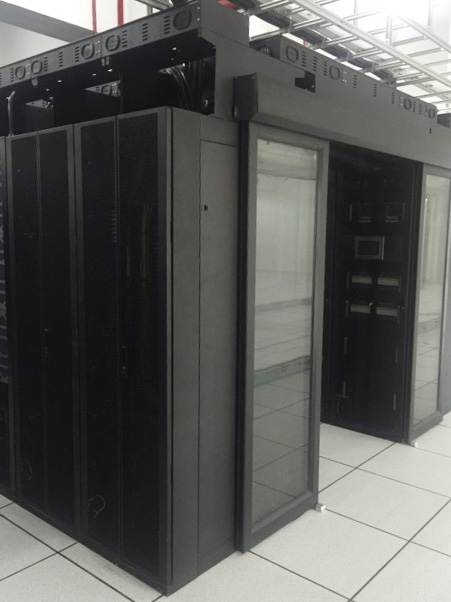

3.3 冷通道全自動門
冷通道門由鋁合金平移門以及平移門主機兩大部分組成，采用中間兩扇活動門，兩側使用側板盒子將其內部圍起來。當門打開時，其兩個活動的門應該藏在門盒內。同時為了適應不同用戶的需求，我們設計了兩套不同的平移門主機來對冷通道門進行開啟與關閉。
1、功能特性:
智能性
順應當代科技新潮，以用戶為本，便捷操作，整體精心規劃，配置多項智能及保護裝置。自動門的控制系統采用內置微電腦芯片，經編程后能自動設定控制過程。用戶只須選擇理想的開閉速度和開放時間，自動門即能持久保持最佳狀態。智能程度大為提高。
安全性
設有安全傳感裝置，消除了夾人的隱患，即使有人推拉門扇，也不會出現程序紊亂狀況。獨特的電鎖功能，可按需要控制進出人員。另可選配備用電源，可在外電源斷電時使自動門繼續運行并保持在設定狀態，確保人員安全。
可靠性
專業機械傳動設計，特別配制高效無刷直流電機，具有使用壽命長、力矩大、噪音低等特性，配裝先進的導軌和滑輪，門體運行更平穩可靠。
環保性
為保持整體環境的安靜狀態，對動力梁結構作了新概念設計，加上新材料的運用，將不會引發共振傳導，因此門扇運行更輕快，噪音更輕微。
節能性
在門體完全關閉后，保持緊閉狀態，在空調環境和外界結合部，可使空氣流通量減小到最低程度，節省冬夏兩季的冷暖費用，保持恒溫、恒濕。
方便性
開啟靈敏，閉合及時，轉換快捷，人流進出無須動手，省力、輕便。裝卸簡便、快捷。
實現對冷通道兩端的防冷氣泄漏封閉
該模塊的主要作用就是為了實現對冷通道兩端的密閉性封堵，其設計當中增加了很多的密封處理手段，比如說門與側板之間，門與地板之間、門與機柜之間等多處都使用了密封組件來完成此類功能。
不占用冷通道外的空間
為了增加機柜列與列之間的活動空間，設計了平移門的立體空間不能超過150mm，即使打開門也不能超過這個尺寸，同時其最高的高度也不能超過機柜的高度200mm。
開關門方便
由于冷通道門使用的是半自動門主機與全自動門主機，其二者的功能特征使得我們在打開與關閉門的時間顯示非常的輕松自動，不需要費很大的力氣。
高度、顏色與機柜保持一致，整體協調
該模塊最明顯的一個特征就是它的整體顏色、高度與機柜保持了一致，且外觀作工精細、美觀大方，整體看起來非常協調。
系統運行穩定、噪音小、安全性高
冷通道門使用的兩套主機都具備運行穩定、噪音小、安全性高的相應特征。
3.4 冷通道支架

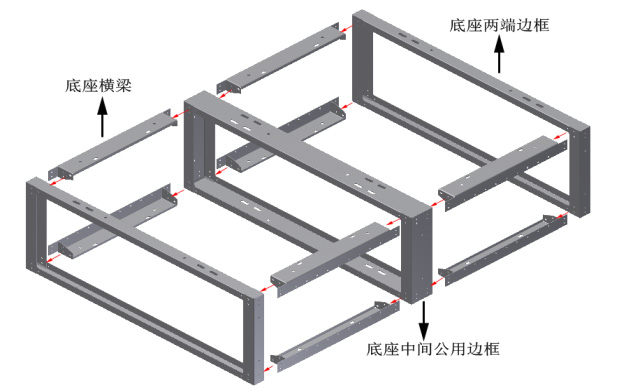

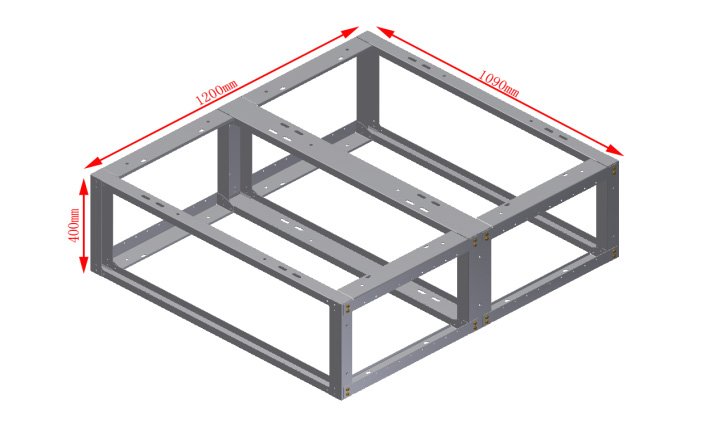

底座支架采用模塊設計，采用2mm的冷軋鋼板沖壓而成精度小于3mm。現場可以快速安裝，節省人力，不需要現場動火提供安全性。

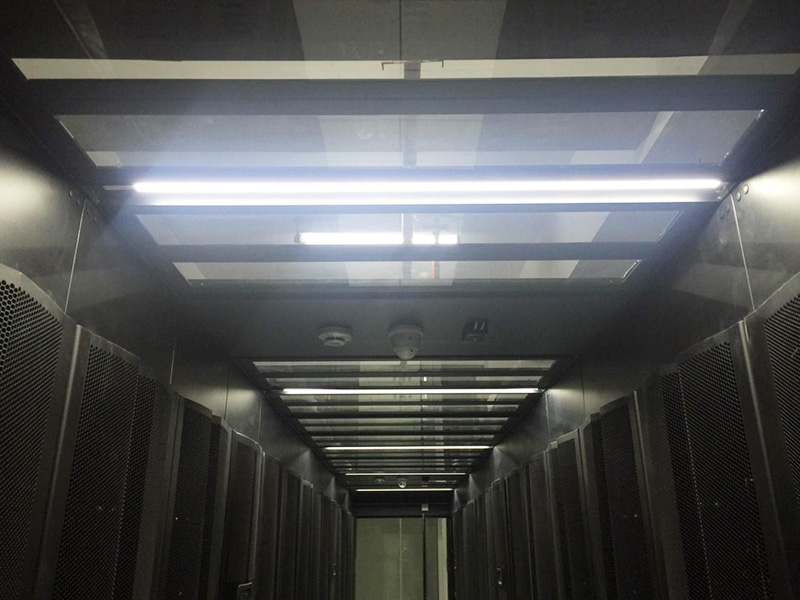

3.5、智能照明
微模塊照明亮度為500LX,智能燈光控制，方便人為控制、降低能耗。燈具安裝無需工具，即插即用。

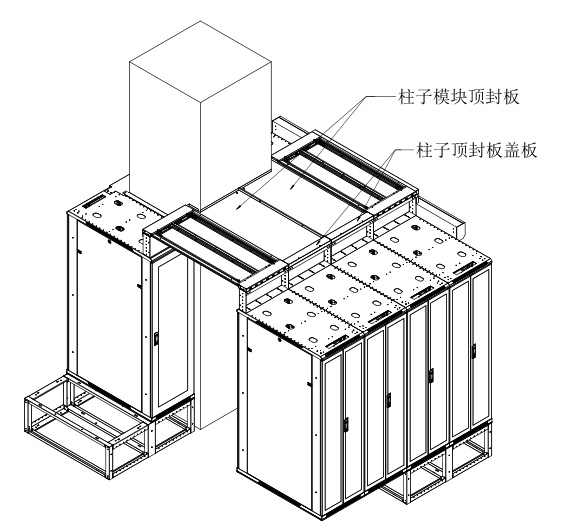

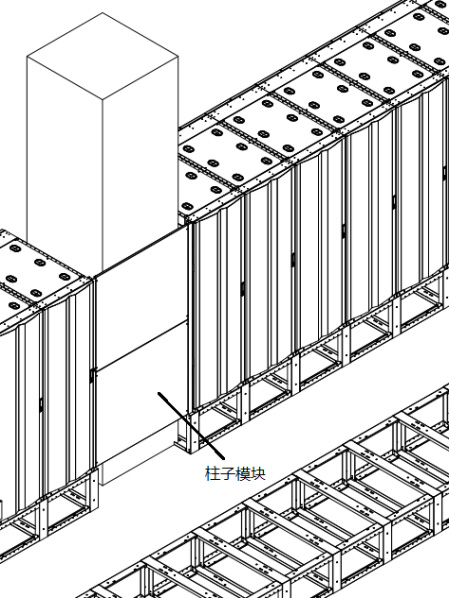

3.6、柱子解決方案
柱子處理美觀大方，進入通道外觀一致提高系統美觀度。
|
|
柱子在通道內
|
柱子在通道外
|
3.4單通道解決方案
該模塊是為了適應在項目當中出現單排機柜與墻面組成的冷通道系統的情況，這個時候因?yàn)樯倭艘涣袡C(jī)柜，但又要封閉冷通道，更為麻煩的是我們又不能對墻面有任何的動作與破壞。我們經過多個項目的實踐，設計出一套既好安裝，又牢靠的M型支撐模塊。
3.4.1、結構簡單、安裝方便
該模塊主要是由方管以及支撐角碼所構成，沒有復雜的結構特性，安裝的時候只需要把M支架的上下端的角碼用自攻螺釘固定好即可，運輸、安裝都方便
3.4.2、牢靠、穩定、安全
為了使得模塊能夠不對機房墻面做破壞與動作，我們根據力學原理設計出的M型模塊不但牢靠，而且還穩定，安全性高。
3. 5微模塊機柜方案
DELTA服務器機柜是定位于高端的服務器/網絡機柜，重載設計、滿足高密度/中低密度使用的機柜，機柜尺寸600mm*1100mm（含熱通道封閉模塊）*2000mm（寬*深*高），具備先進的通風、電源分配、線纜管理及安全性能，為IT環境的服務器、網絡設備及電信應用提供高可用的物理環境空間保護。
3.5.1機柜突出性能優勢
外形更精致
?。?藝術化前門設計，保證設備通風散熱的同時，為數據中心提供簡潔、優雅的環境
?。?1100mm 的深度設計，滿足各種最新型機架式IT 設備安裝的需求
散熱更快速
?。?全開孔前、后門設計，75%的通風率達到業界最高標準
?。?全面滿足要求苛刻的服務器散熱的需要，消除機房內“局部熱點
?。?專用的氣流通路，使得機柜內部的IT設備的可以順暢的散熱，保證機柜內 的熱空氣可以按照設定的通路高效的流動，最大化的提升制冷的效率，提升機柜的使用率
布線更簡單
?。?頂部、底部多個線纜出入布線通道封閉口，保證足夠的布線空間
?。?PDU安裝于后立柱內，不占用有效空間，合理定制布線方式，安全可靠.
?。?配合頂部布線槽、梯架系統，實現快速部署、成本優化的頂部布線方案
－ 機柜后部“專用布線通道”設計,數據、電源線纜各行其道,更安全更可靠
?。?機柜內部無縫連接，保證方便快捷的增減線纜，有效降低的維護的復雜性
3.5.2模塊化數據中心走線方案
采用全封閉線槽，實現了強弱電的分開部署，避免干擾。由于采用的是預工程化的設計，在工廠內部完成線纜橋架的制作生產，在現場安裝只是簡單的進行插接，不需要任何工具，也不需要像傳統的上走線橋架一樣，與天花板進行連接，可以大幅的提高工程施工的進度，縮短工期，節省施工成本。

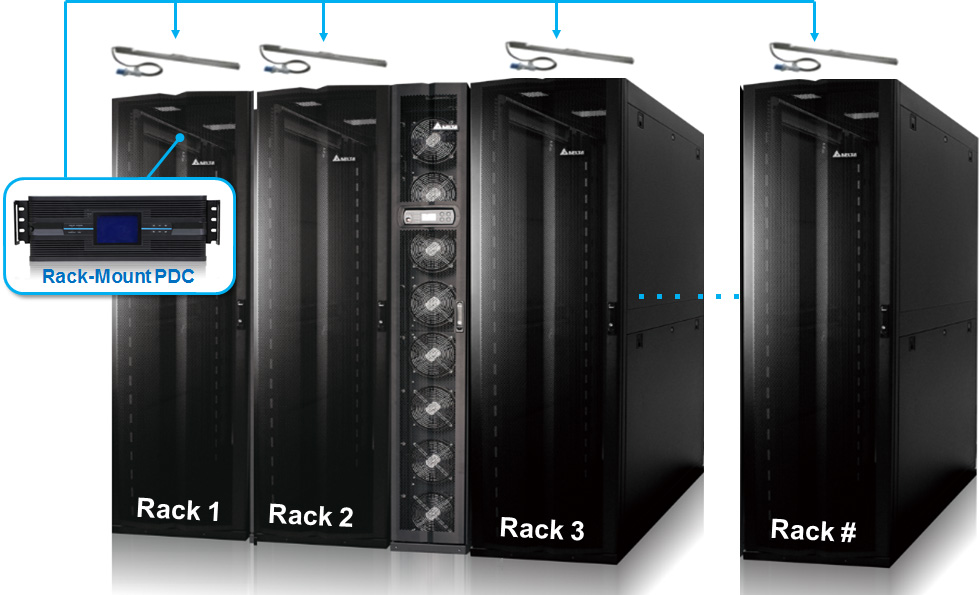

3.5.3模塊化數據中心機柜配電方案
機柜專業的，大容量的電源分配設計， 單條PDU可以達到4KW，最大輸出接口可以達到20路，保證高密度安裝的配電需求,后部專用配電通道設計，實現大容量、免工具快速配電設置 提供多種輸出插座， 方便用戶的各種應用 。

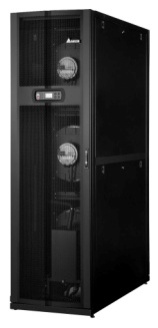

3.6 空氣調節系統方案
機房空調設備在設計之初就選用節能部件高效渦旋壓縮機、無級調速EC風機、電子膨脹閥等。機房空調設備的能耗主要由5部分組成：壓縮機能耗、加熱器能耗、加濕器能耗、冷凝風機能耗、蒸發風機能耗。其中壓縮機能耗最高，采用高效節能的渦旋壓縮機比采用普通壓縮機節能約30%，且使用壽命更長，故障率更低；而蒸發風機的使用時間最長，為了保證數據中心內的IT設備正常散熱，即便壓縮機不工作，蒸發風機也需要全天工作，所以采用節能的風機非常必要。EC風機采用直流供電，高效EC電機驅動，無渦殼外轉子風機葉輪，具有高效、低噪、無級調速等優良品質，比普通風機節能約30%。
3.6.1水平送風精密空調特點
采用水平送風方式，靠近熱源制冷，送風均勻且無溫度梯度，可以有效解決高密度機柜散熱難題；
室內風機采用德國進口的EC風機，高效節能，可依現場負載自動調速；
室外風機采用直流驅動的軸流風機，根據機房內工況變化自動調速，降低空調運行能耗的同時，實現無調速裝置的無級調速；
采用變頻壓縮機設計理念，壓縮機功耗隨機房負載變化而變化，最大程度上降低機房空調系統運行能耗；
采用3~5個溫度傳感器，用于偵測送風溫度、遠端機柜溫度、回風溫度等，實現按需送風、按需制冷等節能功能；
配置高、低壓保護開關、高壓傳感器、壓縮機溫度等保護元件，確保系統運轉正常，若有異?？商嵩绺婢?，降低維修所需時間
采用Fuzzy溫濕度控制，機組可依現場情況自主調整，減少人員安裝調試所需要時間
采用可清洗式高效濾網，過濾等價達到MERV8；
采用5米揚程的冷凝水排水泵，及時將冷凝水排出機房，降低機房漏水的概率；同時配置漏水告警繩，若發生冷凝水溢出，隨時通知用戶采用冷媒管上接或下接的雙進出管配置，可解決機房無架高地板或機柜上方空間不足時管線布置問題。
3.6.2水平送風精密空調參數表
|
HCH6360
|
單位
|
參數
|
|
制冷量
|
KW
|
37
|
|
輸入電源
|
3ph，50/60HZ，380 V±10%
|
|
風量
|
M3/H
|
7800
|
|
冷媒銅管管徑
|
氣管DN22、液管DN16
|
|
冷媒
|
R410A
|
|
風機
|
臺
|
2
|
|
EC風機
|
|
控制系統
|
溫度±1℃
|
微電腦控制
|
|
顯示系統
|
4LED燈
|
4*16LCD顯示器
|
|
外形尺寸
|
600(寬)*1090(深)*2000(高)
|
3.8 微模塊供電系統

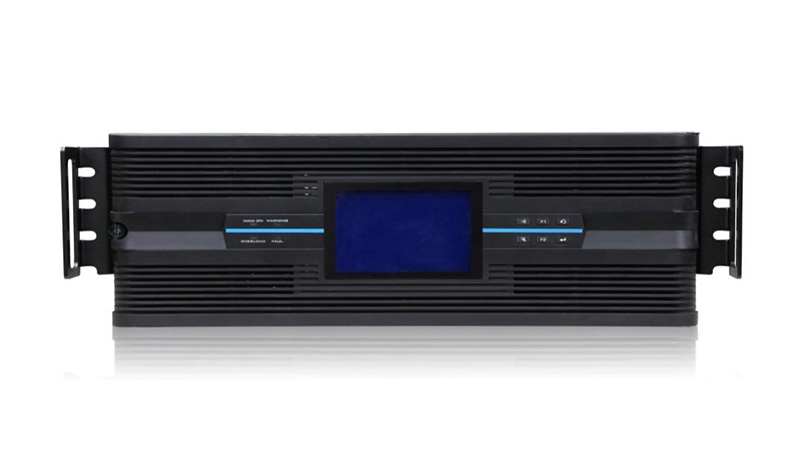

“電源+列頭一體”模塊化UPS，這款產品同時兼具最佳可靠度、優異效能和卓越用電效率，無疑是中、小型數據中心的絕佳選擇。信息科技的運作是企業運營的關鍵環節，持續運行則是數據中心的主要考慮。最頂尖的數據中心務必保持最佳可靠度，方能持續執行關鍵任務，確保企業正常運作。由于數據量和能源成本日漸增加，數據中心設備對能源的需求勢必有增無減。以資本投資的角度來看，數據中心能否保持高用電效率和彈性擴充規模是關鍵的考慮要素。DPH是一套模塊化不間斷電源系統，能滿足中、小型數據中心所需的最佳用電效率和可靠度，又能降低總體擁有成本，是企業的理想選擇。
“電源+列頭一體”模塊化UPS，為數據中心提供了按需成長的電源系統。作為模塊化UPS的代表，具備單機架擴容和系統并機擴容兩種，大大提高供電系統的可靠性及擴容方案選擇性，有效降低初期投資。可組成高達600KW最高等級的供電系統，以電源模塊為25KW擴容，方便一人安裝。并機時以75、150KW系統分別配置上下斷路器，有效保護供電系統；防止以最大需求機架配置斷路器，前期帶載小出現大馬拉小車現象，如過載會延長斷路器跳閘時間,降低系統可靠性。
3.8.1產品特色
單機架150KW,可內置2個80KW的智能配電模塊，單模塊輸出18個回路，可配置16A、20A、32A斷路器。
單機架75KW,可內置1個80KW的智能配電模塊，單模塊輸出18個回路，可配置16A、20A、32A斷路器。
智能配電模塊輸出回路為熱插拔。

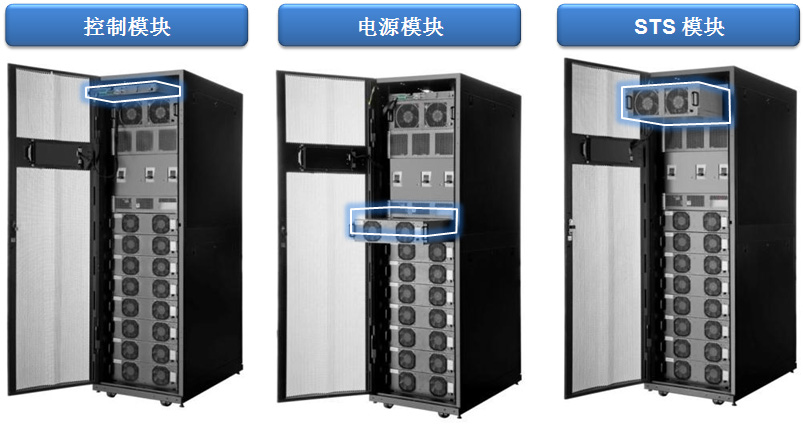

熱插拔控制模組、靜態開關模組及電源模組，可實現在線式維護，減少系統維護時間，單機系統容量(25~150kW)。
輸入功率因數＞0.99，輸入諧波電流失真＜3%，可節省安裝成本并減少市電污染的影響。
輸出功率因數為1，即150KVA 相當與150KW的輸出，相當輸出功率因數為0.8的200KVA UPS！特別是滿足功率因數高的負載，兼容負載功率因數超前0.5到滯后0.5的所有負載無需降容，這對于現代IT負載具有重要意義！
整機效率＞ 96%，可節省運營成本。
輸入電源范圍：140Vac~276Vac，可減少電池放電機率并延長電池壽命。
UPS 在無市電輸入時，允許由電池啟動，可輸出穩定的交流電力。
自動偵測輸入頻率，輸入頻率可為 50Hz 或 60Hz。
提供"經濟模式"：當輸入電壓在額定電壓±10%以及輸入頻率在額定頻率±5Hz范圍內，UPS將於旁路模式運行。若超出范圍外則切換至正常模式，以提高UPS 運行效率。
當 UPS 在旁路模式下，可自動偵測旁路電源，若在額定范圍外 ( 默認：電壓 ±10%，頻率±5Hz)，將關閉輸出以保護負載。
單/雙回路輸入功能，提高系統輸入可靠性：
1.內建手動旁路斷路器及手動旁路模式自動偵測。
2.外部手動旁路斷路器狀態偵測。
逆變器自動恢復：
1.UPS 的逆變器在低電池電壓關機后，交流電源恢復時，可自動重啟。
2.當超載或短路情況解除時，可由旁路靜態開關自動轉回逆變器輸出。
突波抑制和電磁干擾濾波功能。
可外接多組外接電池箱 ( 選配 )，以延長電池模式的運行時間。
智能型充電器設計可實現自動或手動強制均充，縮短充電時間。
近端和遠端緊急關機功能。
多種通訊界面及通訊卡插槽供監控使用，可選購 SNMP 卡 (IPv4 或 IPv6)、繼電器 I/O卡或ModBus 卡提供網絡、額外干接點、或ModBus 通訊功能。
準配備系統通訊接口 :透過隨機附贈軟件“UPSentry 2012”來監控管理UPS。
內建 SRAM，可記錄多達 3000 筆事件記錄。
3.8.2、系統特色
1、柜體采用IT風格的機架，機房整齊一致、美觀；
2、系統可內置6臺電源模塊和2臺配電模塊，一臺設備可取代傳統UPS+列頭柜，節省安裝空間。
3、內置可插拔維護的150kW靜態旁路模塊；內置輸入輸出配電開關和手動維修旁路；
4、內置智能服務器電源管理系統，可檢測每一路分支的開關狀態、電壓、電流、功因數、諧波、用電量，并設定2級負載電流預警；
5、可選配可安裝18路空開的插拔式配電模塊，可隨時擴容，用戶根據實際需求隨時增加。

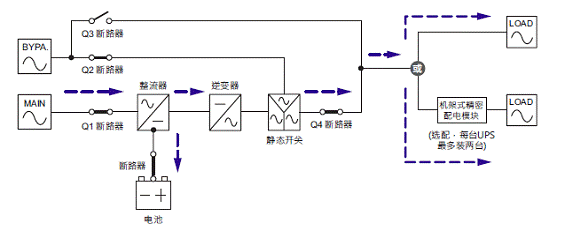

3.8.3、系統工作原理
市電正常時，首先將市電轉化為直流電給UPS電池充電，同時逆變器將此直流電逆變?yōu)榻涣麟姙樨?fù)載供電，由于市電經過了交流到直流、再到交流的轉換過程，所以市電中原有的干擾和脈沖電壓成分已經過濾得非常干凈，由于逆變電路始終在工作，所以當停電時，UPS能馬上將其存儲的電能通過逆變器轉化為交流電對負載進行供電，從而達到了輸出電壓零中斷的切換目標。交流市電無法正常供應電力時， UPS會自動由正常供電模式轉態到電瓶供電模式。若系統遇到異常情況，功率模塊會自動保護鎖機，如此時 UPS 偵測備用電源供應正常，則UPS會自動轉態備用電源供電模式。使負載供電不會中斷。當逆變器異常狀況排除后，UPS會自動從備用電源供電模式轉態回正常供電模式。在UPS需保養或檢修時，此時在確定備用電源供電正常下，可用人工方式將其供電模式轉態到維護旁路供電模式，在此供電狀態下，可將UPS內部電源完全切除，此時UPS主機內并無電源，以保障維護人員安全，且對負載供電正常。原理圖見下：

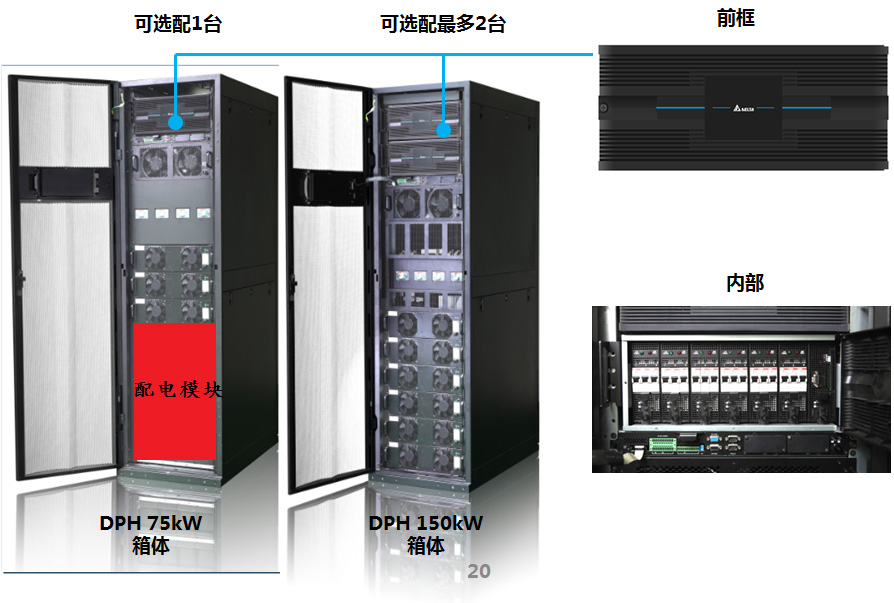

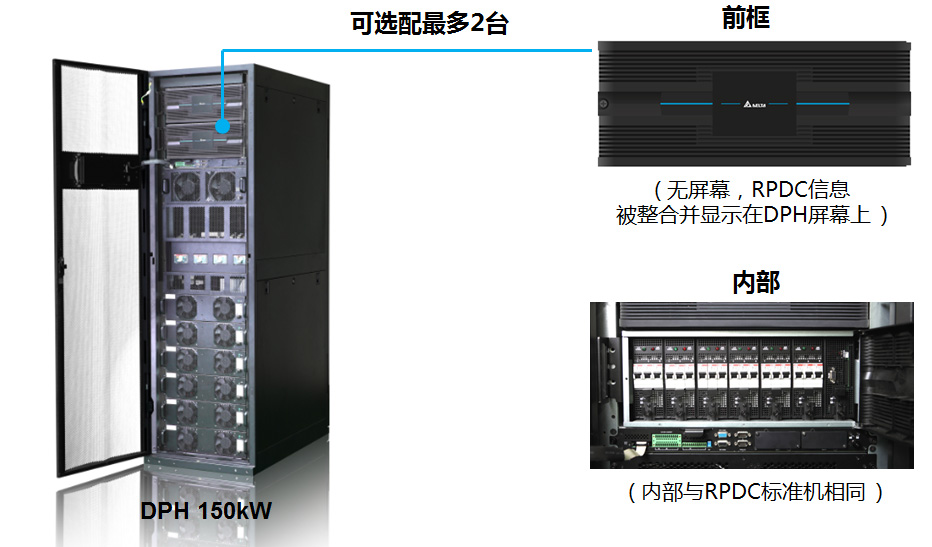

3.8.4、DPH產品特點介紹

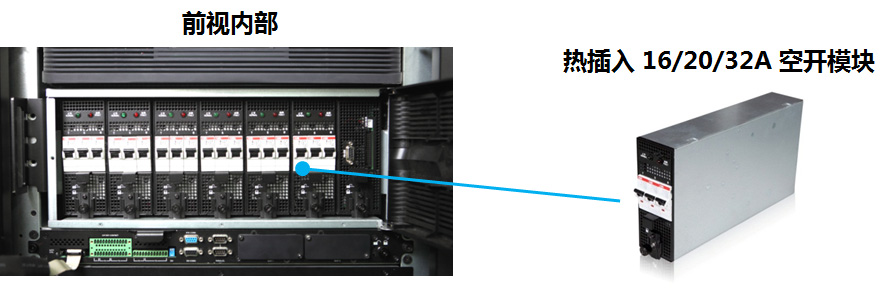

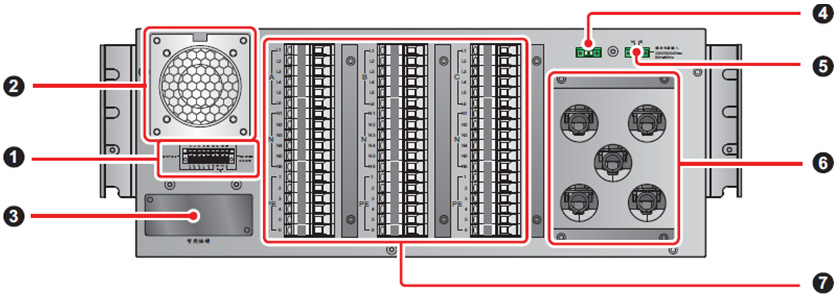

1）系統可內置配電單元
標準19英寸機架式的配電模塊，高度4U，內置18路ABB微斷開關，可選裝10A-32A，開關模塊可熱插拔，內置開關狀態和電流檢測裝置，模塊可熱插拔。機房建設對節省空間要求越來越重要。傳統的機房建設需要配置一臺獨立的列頭柜，如采用“電源+列頭一體”模塊化UPS節省一臺機柜的占用空間，降低投標提高系統可靠性。

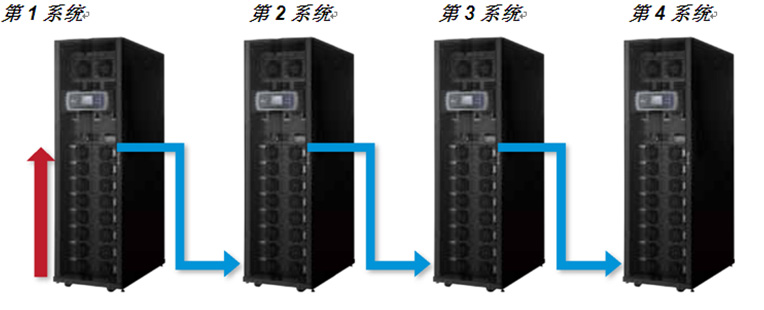

2)系統可4臺并機
數據中心建設以150KW機架為單位根據需求隨需擴容，可4臺機架并聯，實現2N+1供電系統，系統帶載高達575KW(冗余一個模塊)。DPH可擴充的架構能優化資本支出，不會發生供電容量供過于求的問題。就算企業營業量不斷成長，還是能滿足電力需求并提供不間斷的服務。電源模塊采用即插即用設計，只需適時使用適量的投資資本，就能進行縱向和橫向的供電容量擴充。在單一機柜的表現上，DPH可以直接將25kW提升到150kW，支持單一機柜的N+1 或N+X冗余架構。DPH可以因應企業成長而彈性調整規模，只要并聯4臺即可完成擴充，不需另外加裝硬件。DPH能夠滿足您的需求，你不必支付過高的原始投入成本，也不必犧牲供電容量，讓我們幫您避免資金過量導致的浪費。

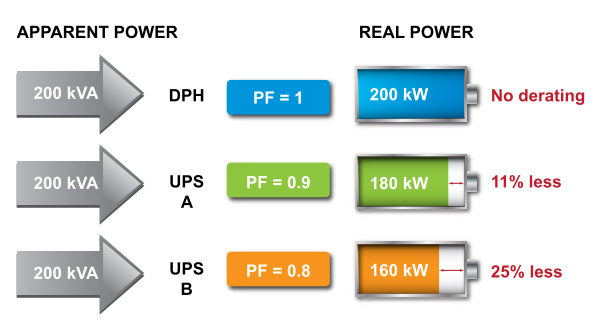

3)系統帶載高達100%
DPH輸出功率因數為1，帶阻性負載高達100%。比傳統輸出功率因數0.8設備，多帶25％的阻性負載。該UPS機柜最多可安裝8個25KVA/KW功率模塊，形成200KVA N+1冗余輸出。內置公用的200KVA靜態旁路模塊，可熱插拔更換。為全模塊化設計結構,特別是輸出功率因數為1，即200KVA 相當與200KW的輸出，相當輸出功率因數為0.8的250KVA UPS！特別是滿足功率因數高的負載，兼容負載功率因數超前0.5到滯后0.5的所有負載無需降容，這對于現代IT負載具有重要意義！DPH在發揮全功率時（功率因子=1，kVA=kW）可以提供負載最大供電容量。相較于輸出功率因數為0.8和0.9的系統，DPH的功率分別超出25%和11%。除此之外，全功率的功率因數擁有更「強勁」的逆變設計，可以為負載提供更佳的電源保護和電源質量。
4)系統可用性高達6個9
DPH擁有最大運行時間10萬小時，系統修復時間小于5分鐘，可用性高達6個9（99.9999%），能以最佳方式降低總擁有成本。使用傳統UPS有任何問題時，必需等待技術人員到現場診斷故障、確定是否必需更換備件。 如果需要更換備件，那么必須確定備件的位置。 如果需要把備件裝運到現場，技術人員可能還需返回公司。 在傳統系統中，通常有 3 種等級的備件，客戶要儲備這些備件就需要極大的代價。DPH采用模塊化熱插拔結構，結合其先進的智能容錯技術，可以大大降低UPS的維修時間，提高系統的可用性。
5)系統熱插拔高達100%
當控制模塊、靜態開關模塊、電源模塊發生故障，可在線熱更換系統正常運行。

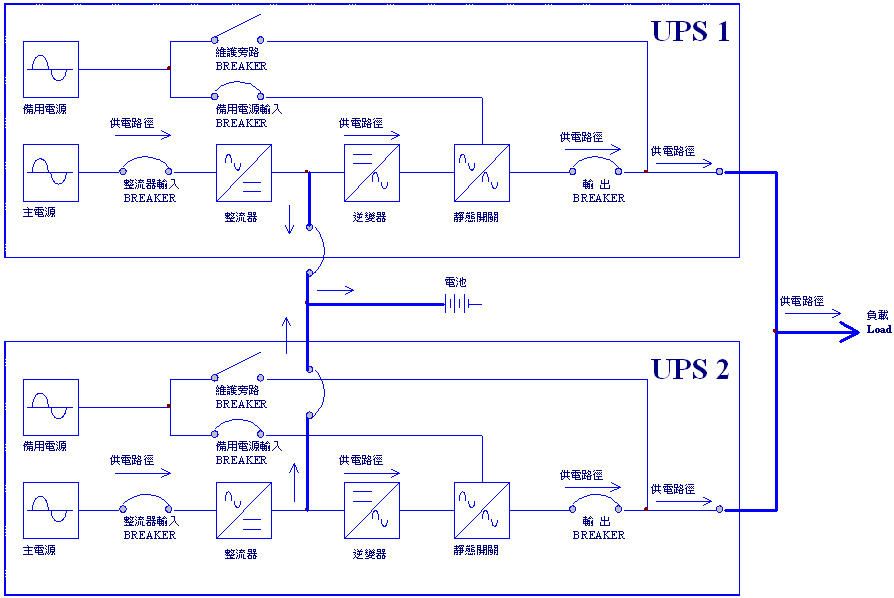

6）共用電池組
當多臺UPS并聯時，為了降低成本及節省安裝空間，UPS可共享一組電池(如
當多臺UPS共享一組電池時。 共享電池時，在UPS LCD畫面設定中”電池AH”及”電池充電電流”應以實際AH數及所需充電電流值除以并聯UPS總數來設定。例如：兩臺UPS并聯，共享一組100AH電池，欲將充電電流設定為12A時，設定方式為：分別將兩臺UPS”電池AH”設定為50AH，并將兩臺UPS”充電電流”設定為6A。
3.8.5、客戶價值
1）按需投資
由于IDC機房的特殊性，負載的增加并不一定會完全按照用戶的預計來增加，經常會發現，用戶按照預計先購買了很大功率的UPS供電系統，運行幾年后負載量才30%左右，造成資金的大量占用和浪費。DPH能隨意按照負載的增加而采用的UPS電源。
2）縮短安裝周期
由于DPH系統采用模塊化熱插拔的結構。產品運到現場以后，無需復雜的安裝過程，只需要將模塊插入相應的插槽內，從而可以大大加快在用戶現場的裝配速度，減少施工時間。對于以后負載的擴容非常方便。
3）提供預測性故障分析
預測性故障分析過去一直是數據中心電源系統難于實現的。 客戶一直依賴于勞動力密集的預防維護操作、紅外線探測等作為他們檢查核實潛在問題的方法。DPH電源系統具備足夠的智能，能夠在故障實際發生前發現這些故障，并提供相應的告警信息，從而避免大故障的發生，提高了系統的可靠性。

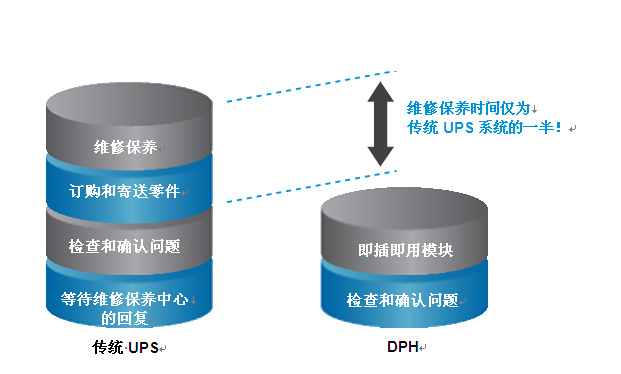

4)降低維修時間
使用傳統UPS有任何問題時，必需等待技術人員到現場診斷故障、確定是否必需更換備件。 如果需要更換備件，那么必須確定備件的位置。 如果需要把備件裝運到現場，技術人員可能還需返回公司。 在傳統系統中，通常有 3 種等級的備件，客戶要儲備這些備件就需要極大的代價。DPH采用模塊化熱插拔結構，結合其先進的智能容錯技術，可以大大降低UPS的維修時間，提高系統的可用性。
3.9、動力配電柜

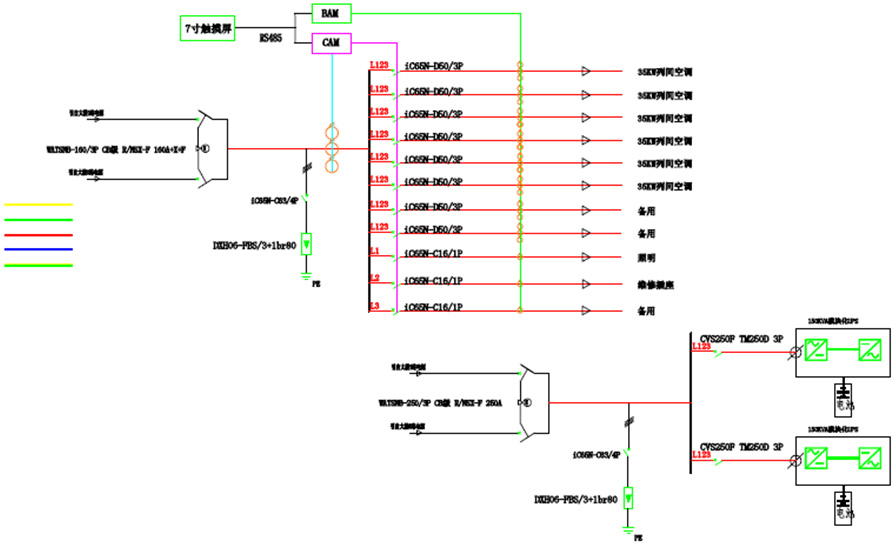

3.9.1 系統圖
UPS、空調獨立輸入，兩路市電接入提高系統可靠性。
3.9.2、配電柜優勢
配電柜采用19英寸標準機柜柜體，配合高通透率網孔前門， 后門使用雙開網孔門，與服務器機柜外觀一致，保證機房整體美觀。
配電柜采用600mm*1100mm*2000mm柜體。
斷路器選用施耐德品牌，擺脫了熔絲保護的缺點，極大限度的縮短了故障處理時間，使設備使用安全可靠；
所有支路開關均具備過載和短路保護，性能安全、可靠；
內設統一零排、地排保證有效接地，表示明顯，符合國家規范；
多樣化的進出線方式（上下均可進出線），保證現場使用需求；
母線采用TMY 型優質電解銅排，銅排純度大于99.9%，母線的固定應采用阻燃的DMC 絕緣排夾，具有耐電弧，動熱穩定性高，機械強度高、耐高溫和防潮的功能；

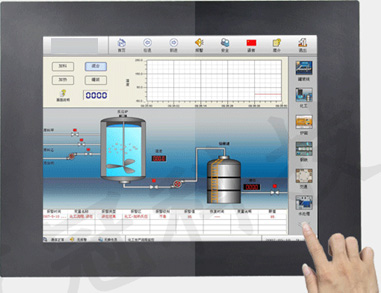

7寸LCD 觸摸顯示屏，大屏幕中文顯示，監控主路電量、有功功率、三相電壓、三相母線溫度、三相電流，無功諧波（3-41次電壓電流）等，支路：電流、電壓、頻率、功率，諧波含量（電壓、電流）、視在功率，有功電能，功率因數、相線溫度、負載百分比等以及所有開關狀態；
提供RS232、RS485或以太網多種智能接口通訊方式和通訊協議，所有配電柜參數信息可全部通過智能接口上傳,接入環境監控系統中；
可以由用戶現場在機柜觸摸屏上進行備用開關的異常態報警狀態設置，避免備用開關誤報警；
可設置多段閾值報警，默認為70％，86％負載百分比。
提供智能化的管理功能，提前告知機房供電系統可能出現的風險，如系統的過壓、欠壓、支路斷電、過載、過熱等各種異常狀況。
3.10、機架列頭單元
機架式智能列頭配電(RPDC)靈活解決了計算機房設備的配電問題，不但解決了現場安裝的問題，同時也減少了安裝時間和費用，這也使得非電氣工程師在使用和維護時，也能夠容易操作配電系統。
RPDC“
機架式智能列頭配電”是面向行間機架式智能配電管理，功率最高可以達到80KW。機架式智能列頭配電由4U機箱本體和熱插拔智能開關模塊組成，可以充分整合在服務器機柜當中，不占用客戶寶貴的機房空間。根據配電規模及等級，采用1個或多個安裝于一個機架內，用于多列機架或一個機房的配電管理。
3.10.1、RPDC機架式智能列頭配電的賣點
1、克服列頭柜與機柜的不一致性
一般機房建設機柜和列頭柜均由不同廠家提供，雖然招標要求達到一致，但發到現場還是問題出現，高低、顏色等。采用RPDC“
機架式智能列頭配電”現場只布置同一廠家的機柜，完全杜絕了列頭柜與機柜的不一致性。
2、便捷安裝易于擴容
系統模塊化結構設計，智能開關模塊采用插拔技術只需5分鐘完成安裝。用戶隨著負載的增加，可在線升級至18路輸入回路，無需關閉配電系統或影響已有的負載正常工作。傳統智能配電柜不具有在線增加開關數量，用戶必須一次性的配置好未來幾年所需的全部開關，不僅造成大量浪費，而且一旦發生開關數量或型號不滿足實際需求，傳統智能配電柜必須停電進行設備改造升級甚至只能更換新的配電柜。而RPDC“
機架式智能列頭配電”可以在帶電情況下安全的增加智能開關模塊和更換故障模塊，用戶可以隨時按需求配置和安裝更換所需的智能開關模塊，同時可以在不影響其它開關運行的情況下任意更換故障的模塊。這個功能大大提高RPDC“
機架式智能列頭配電”可用性。
3、智能管理
可監測輸入回路的電壓、電流等信息，并根據用戶設置提示告警，可監測支路電壓、電流、有功功率、用電量（電度）、負載諧波等，可給分路開關設置2 級電流預警值，降低用戶增加負載過載故障。
RPDC“
機架式智能列頭配電”內置智能控制器，處理能力極強的嵌入式系統,可以處理包含配電分路開關和等附件的參數數據。具有強大的數據處理功能和網絡管理(Web/SNMP)功能，用戶不僅可以在液晶顯示屏和監控計算機上上讀取全部的電壓電流和功率因數等參數，還可以通過事件紀錄功能了解最近發生的全部事件和故障。只通過一個IP地址方便的管理多臺配電柜,管理和監控可以通過IE瀏覽器和本地顯示屏進行,無需其它軟件。
3.10.2、RPDC機架式智能列頭配電其它特點
彈性配置
? 提供30kVA、50 kVA、80 kVA機型可選擇
? 可選配六個熱插拔智能配電模塊，最多可接18個分支斷路器
? 可選配浪涌保護器來保護高敏感度設備
? 可選配輸入斷路器
? 可選配SNMP IPv6卡
高可靠度
? 可檢測任一熱插拔智能配電模塊的斷路器上流過的電力數值
? 具有電壓異常告警和缺相告警功能
? 具有系統和分支電流監控告警功能
? 可智能識別所選配的熱插拔智能配電模塊規格
? 可智能判斷門鎖開關、輸入斷路器(選配)以及各分支斷路器的狀態
? 具有遠程緊急關機功能
便利性
? 配有大型4.9寸LCD面板顯示器
? 內建RS-232接口及智能插槽，可進行遠程監控
? 最多可儲存2000筆事件記錄
? 內建六組輸出干接點接口
3.11 微模塊監控系統
3.11.1產品介紹
每個微模塊配置1臺12寸電阻觸摸屏，G－Touch最新的第四代電阻技術觸摸屏與其他電阻屏產品不同之處在于：它以玻璃為基層板，使得透光率更高，反射折射率更適用于使用者。同時，均勻涂布玻璃板底層的導電層把吸附在觸摸屏上的靜電粒子通過地線卸載掉，保證了觸摸定位更準確、更靈敏，徹底解除帶電粒子過多引起的漂移現象、定位不準、反應速度緩慢、使它壽命更長,并具備了免維護的能力，防刮傷度也得到極大提高。
|
主機配置
|
|
主板
|
Intel 1037工業主板
|
CPU
|
酷睿 i3 3217U
|
|
內存
|
4G/DDR3
|
硬盤
|
SSD固態256G
|
|
系統
|
Win7
|
接口
|
VGA×1，HDMI×1，COM×6，USB×4，并口×1，LAN
|
|
網卡
|
內置無線wifi
|
顯卡
|
集成Intel HD
|
|
桌面式使用
|
可根據用戶使用習慣調整屏幕角度（30°-160°）
|
|
特點
|
金屬外殼、散熱好、體積小，功耗低，功能強，反應靈敏、精準定位
|
|
優點
|
穩定、無偏移，輸入靈活 、抗污能力強、高頻應用中，精確度高 、產品壽命長
|
|
其他性能
|
可作為點菜/展示產品使用,體積小/功能全面
|
3.11.2監控信息
觸摸屏可以顯示微模塊動力信息、空調信息、環境信息、機柜微環境信息、PUE、安防等。
四、模塊化數據中心監控系統方案
4.1、 EMS監控系統介紹
系統采用多用戶分級管理模式，通過權限分級管理，各管理人員可通過授權訪問所負責的監控頁面，了解該區域內的機房狀況。機房現場的環境偵測設備將數據傳輸?shù)江h(huán)控中央監測站，再由各中央監測站通過IP網絡將數據傳輸至管理中心的集中管理服務器，對于基礎設備如電源空調等應提升至具備連網能力。實現完全集中、數據共享，由中心管理系統實現對分布在不同區域的集中管理。
中心機房 集中監控系統結構示意圖：
4.2、EMS系統組成
如集中監控系統的結構圖所示，整個聯網系統主要由以下四個部分組成：集中管理服務器、中央監測站、環境偵測器、設備連網卡。
集中管理服務器：負責對機房監控的所有監控?cái)?shù)據的儲存、統計、分析，記錄報警事件，用戶除了可以經由Windows應用程序進行遠程監控并且可以直接使用網絡瀏覽器經由HTTP與HTTPS進行遠程管理以及發送管理人員的控制命令，通過已經部署好的手機短信或電子郵件等處理所有告警訊息。
本機房監控系統采用IP路由傳輸方式，集中管理服務器透過網絡向中央監測站取得各類環境參數，對于基礎設備(如UPS、精密配電柜、精密空調)可以加裝網絡卡讓設備信息透過網絡回報給集中管理服務器。由此確保系統的實時性、可擴展性與穩定性。
中央監測站：需提供便捷的嵌入式WEB服務，可接入智能電表、UPS、發電機、消防、漏水、溫濕度、位移、門禁等進行區域性集中監控管理報警功能，支持HTTP與HTTPS可以直接使用網絡瀏覽器進行監控管理?？紤]未來網絡系統的趨勢，系統須內建完善的TCP/IP功能，且須通過IPv6 Ready Logo Phase II認證以確保兼容性，支持SNMPv1, SNMPv3等開放接口協議，可實現靈活組網或跨平臺無縫集成。
環境偵測器：需配置溫濕度感應組件，并采用外置布局方式，能夠快速的響應外界溫度變化。同時內建屏幕顯示溫濕度數據，以及具備4個輸入干接點以利就近量測開關訊號(如機柜前后門開關狀態)。
設備連網卡：本系統設計方向是架構一個快速響應的環控管理系統，基于此點提升設備網絡化正是達成此目標的一個重點。一般的序列通信因?yàn)椴捎幂喸兊姆绞酵鶡o法提供實時的信息，也錯失采取應對措施的時間。提升設備到達具有聯網的能力讓集中管理服務器透過網絡直接與設備溝通是最為快速有效率的方式。
設備采集設備：配電柜：監視各級配電柜數據及開關狀態（進線柜、出線柜及其他配電柜的開關狀態），對于機房的重要配電開關，監視開關是否跳閘或斷電等狀態非常必要，一旦開關跳閘斷電，計算機系統立即停止工作，將造成整個系統崩潰，如不盡快處理造成的損失將無法估計。
UPS:實時地監視UPS整流器、逆變器、電池、旁路、負載等各部分的運行狀態與參數。系統可全面診斷UPS運行狀況，實時監視UPS的各種參數。一旦UPS報警，越限參數變色顯示報警，并伴隨有報警多媒體語音，系統進行報警記錄的同時有相應的處理提示。
漏水：由于用戶機房的特殊性，且地板下有空調的供排水管等諸多的漏水水源，為了方便用戶今后的維護，及時發現地板下的漏水位置及漏水的隱患。
空調：系統可實時、全面診斷空調運行狀況，監控空調各部件（如壓縮機、風機、加熱器、加濕器、去濕器、濾網等） 的運行狀態與參數，并可通過軟件在系統上或通過網絡遠程修改空調設置參數（溫度、濕度等）。監測到有報警或參數越限，越限參數將變色，并伴隨有報警聲音，有相應的處理提示，及相關處理提示。
視頻系統及門禁系統：監控系統的作用是對機房及主要通道的事態、人流進行宏觀有效的監控和管理，并對防火、防盜所發現的異常情況進行圖像取證。智能化門禁報警管理系統能實現人員管理自動化，身份認證的電子化。門禁報警系統以智能卡為信息載體和交易工具，運用智能卡、計算機、通訊和網絡等技術，實現身份確認的功能。
4.3、 EMS監控系統特點
1、支持應用程序與網頁瀏覽
支持Windows環境下EMS應用程序與WEB瀏覽?？梢栽谌魏蔚胤竭M(jìn)行操作而不用安裝任何專門的軟件，只要有一臺能上網的電腦、智能手機、平板電腦等就能使用，客戶端零安裝、零維護。系統的擴展非常容易。
2、 PUE及電費計算
設備配置后系統可以進行PUE數值計算。并依照小時、天、周、月、年等時間區段顯示實時PUE數據。提供電費計算功能并統計查詢的時間區段內電費組成方式，了解電費結構并依此制定更節省的合約。
3、視頻與動環同一平臺管理
視頻與動力環境信息在同一平臺完成，降低了管理員工作量提高了管理效率。網絡攝影機或DVR直連方式實時呈現。一個事件可以觸發多個攝影機做事件錄像的工作，并結合事件紀錄以方便查找連動的錄像紀錄。事件錄像可設定事件觸發前時間開始以及觸發后時間結束。
4、采集設備即插即用
EMS3000與臺達設備及指定第三方產品監控即插即用，無需解碼及編程，大大縮短了現場工期，節省工程費用及解碼費用。
5、單機柜微環境管理
機房整體制冷，而沒有考慮機柜內部IT設備的散熱問題。因此，機房普遍存在機柜局部熱點的現象。機柜中的IT微環境的散熱不當，是導致服務器過熱而宕機的根源所在。根據機柜的真實環境配置溫濕度傳感器、煙霧探測器、門磁等，專用于監控機柜內各項環境及各項電力參數，實現了用戶對機柜內微環境的遠程管理，保障了網絡和信息的安全。

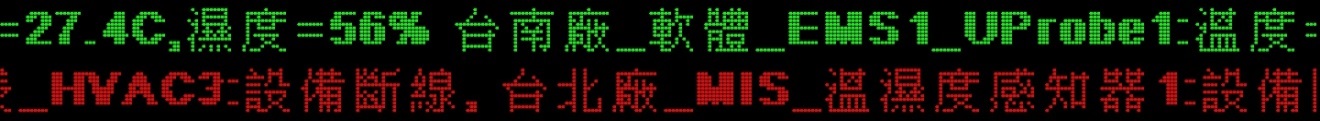

6、支持畫面輪播與跑馬燈
支持大屏幕顯示功能，可以任意設定顯示分辨率。能夠指定多個畫面定時輪播。除了無須人員操作可實時顯示重要畫面外，管理人員對重要信息及故障信息了如指掌。具備屏幕跑馬燈功能自動顯示指定的數據與狀態，用戶也可自行輸入。

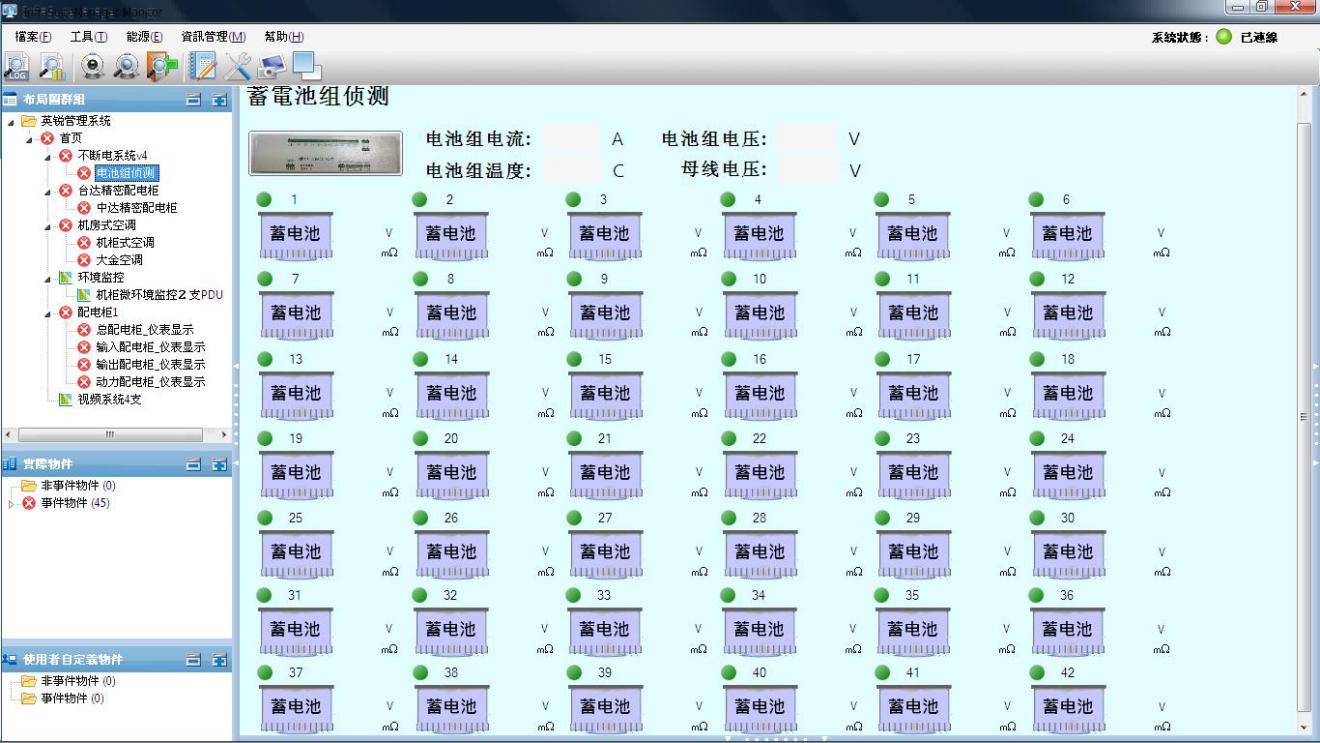

7、電池組信息采集
在線測量蓄電池組中各個單體電池的內阻，監測蓄電池組運行過程中各個單只電池劣化腐蝕的程度和趨勢，動態測量各單體電池內阻及負載能力，快速判別各單體電池性能。提供高整個供電系統可靠性。有效防止了電池管理不佳導致UPS緊急供電出現供電故障。

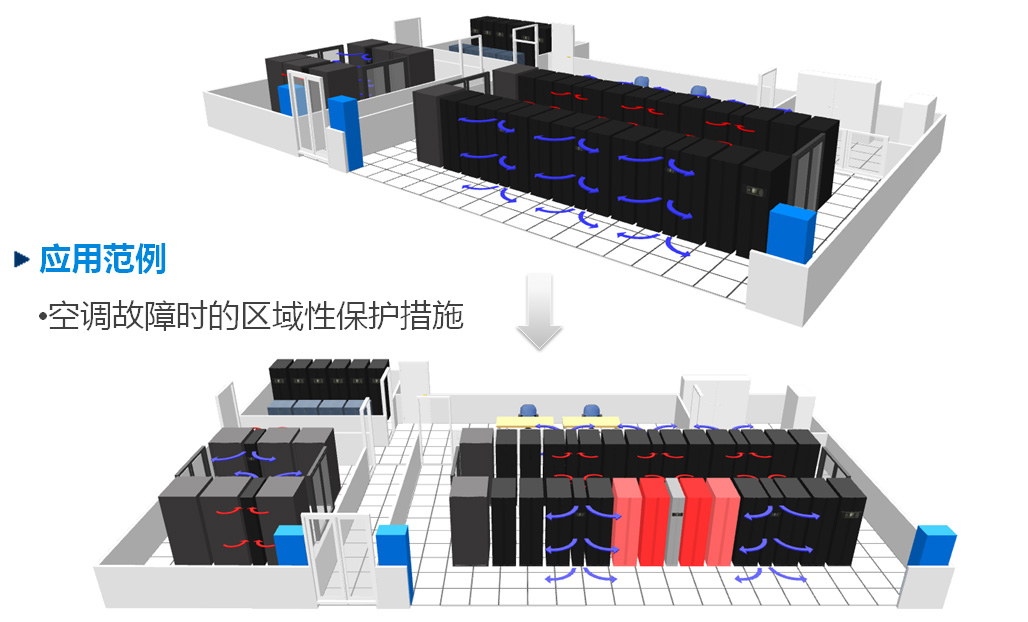

8、服務器監控管理
可收集所有服務器內參數分散網絡負載 機殼內環境參數：進風溫度、出風溫度、風扇轉速、風扇狀態、電壓、電流、功率(W)。當空調故障、區域性降低服務器功耗或關閉。提高網絡系統可靠性。當市電斷電可降低服務器的功耗，或延時關閉服務器，延長UPS供電時間。
9、系統資產管理
定義設備類型,設備供貨商，提供設備資產、信息、維護等管理；機柜群組、分類功能，顯示機柜信息設備及電力設備示圖，機柜內拖拉方式設定信息設備，計算額定功率,承重,空間；顯示電力系統失效仿真圖樹狀關系,三相負載顯示,電力失效影響設備范圍。顯示網絡系統失效仿真圖上下游關系,網絡失效影響設備范；利用設備類型、資產編號、安裝時間、位置、部門、負責人、經銷商信息查詢。
10、事件紀錄管理
系統提供基于數據庫的日志功能，系統日志包括用戶操作日志、系統運行狀態日志、設備報警日志等。所有日志可以根據查詢條件實時生成。
上一篇：已經沒有了
下一篇：已經沒有了
